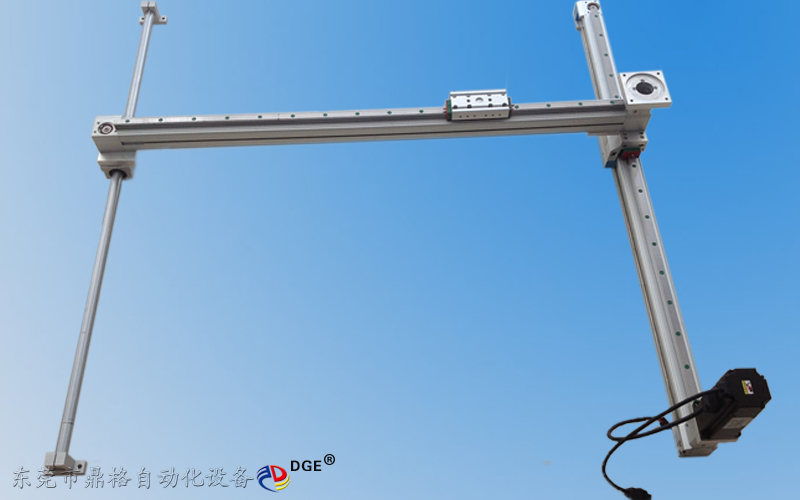

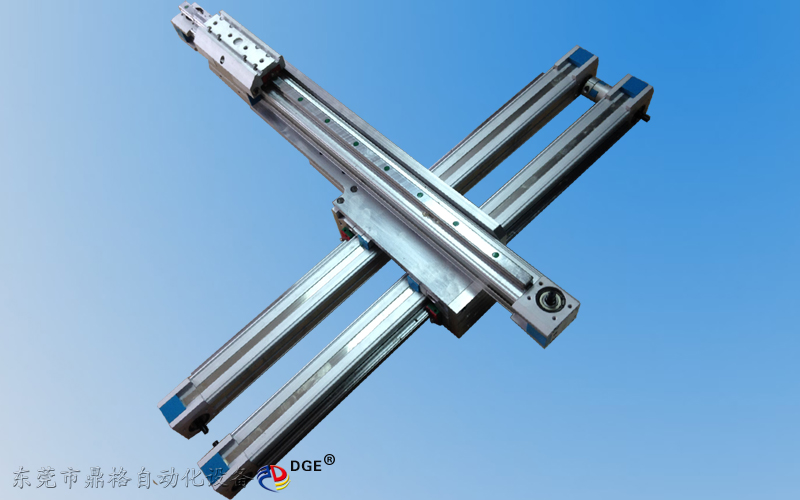

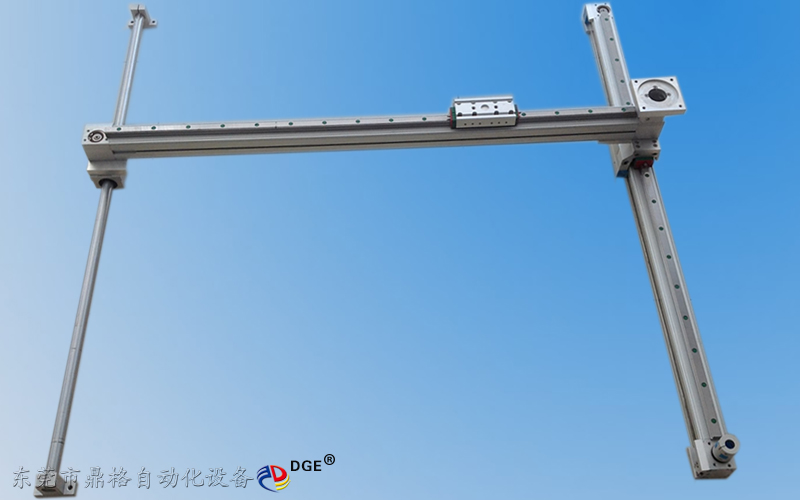

簡易龍門架往復十字滑臺 |
|||||||||||||||||||||||||||||||||||||||
發布時間:2016-03-04 11:47:31 瀏覽次數: | |||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||
詳細說明 | |||||||||||||||||||||||||||||||||||||||

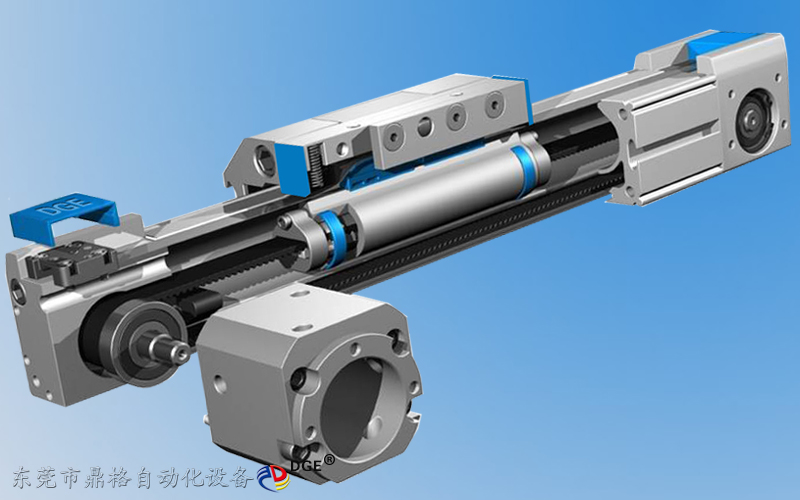

產品介紹 鼎格 DGE-25-TB-EG 同步帶線性直線滑臺,缸筒型材45*45mm,有效行程1-4000mm, 負載能力1-20kg,重復定位精度±0.1mm(行程1米以內的精度),最高速度3m/s(加減速時間 0.2秒),同步輪21齒, 同步帶寬15mm,同步帶導程3M,同步輪轉一圈63mm,同步輪出軸Φ8mm,滑總長度=有效行程+372mm,重量KG=2.25+0.48×行程(如行程1000=0.48×10)+0.71+0.53,相關配件:上銀直線導軌,美國蓋茨同步帶,NSK防水防塵軸承,垂直使用不建議客戶選用同步帶,會降低同步帶的使用壽命,可單軸使用也可多軸組合使用,可根據客戶行程要求設計定制.

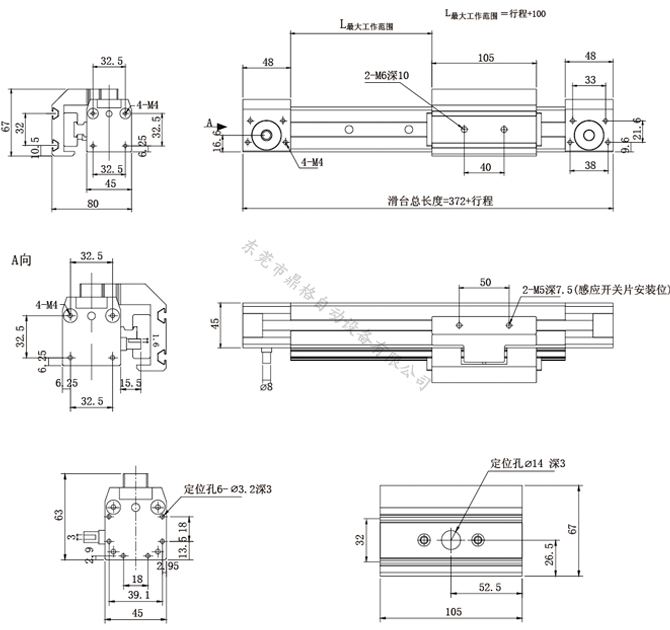

機械尺寸圖
性能及注意事項 1.體 積小重量輕 采 用寬度尺寸小的鋁制底座,實現了輕量、緊湊的構造。高剛性、高精度、價格低、體積小、重量輕、鋁合金結構、模組化設計、滑動臺和底座經過陽極處理后,基座 與滑動臺搭配,實現了高剛性和負載容量。對負載負荷的變位量小,用于搭載的質量或外部負載變動的用途也能依然保持高穩定性。 2.不銹鋼帶防塵裝置 利用獨有的密封墊片覆蓋機構,采用不銹鋼帶,可防止異物進入引動器內部。注) 帶不銹鋼帶時,由于限制了最大行程和最高速度,應加以注意。(最大行程:6000mm、最高速度: 5000mm/s) 3.個性化選擇可根據客戶的使用要求選擇各品牌電機,我司標配臺達伺服電機,根據具體的使用情況即加裝減速機或直接使用。根據不同的應用可調整:
(2)種驅動方式: 1、滾珠絲杠驅動- 可重復精確定位;2、同步帶驅動 - 適用于長行程、高速、高載荷搬送; 4.滑臺使用注意事項:1.產品工作中嚴禁接觸滑動座并保持安全工作范圍。2.滾珠螺桿產品垂直使用時【Z軸】為防止物品掉落建議馬達需安裝剎車裝置;齒輪皮帶驅動不建議垂直使用【Z軸】。3. 有效行程過大時可能會發生共振,行程越大時最大速度應該相對的降低。 5.滑 臺潤滑保養: 1.使用線性模塊滑臺時潤滑是非常必要的,如果沒有充分的潤滑,運轉時摩擦阻力會增加近而可能會成為縮短產品壽命的主要原因,而潤滑方式大 致分為手動潤滑與自動強制潤滑兩種,可依照系統的運行速度’使用環境等需求做適當?shù)倪x擇 2.潤滑給油的頻率根據使用條件與環境而有所不同,一般情形建議每運行100km補充油脂一次. 滑臺應用領域
電機安裝方式

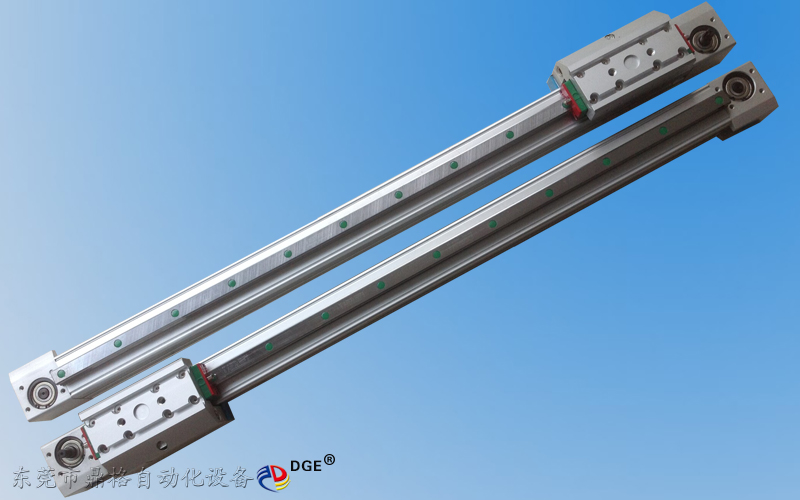

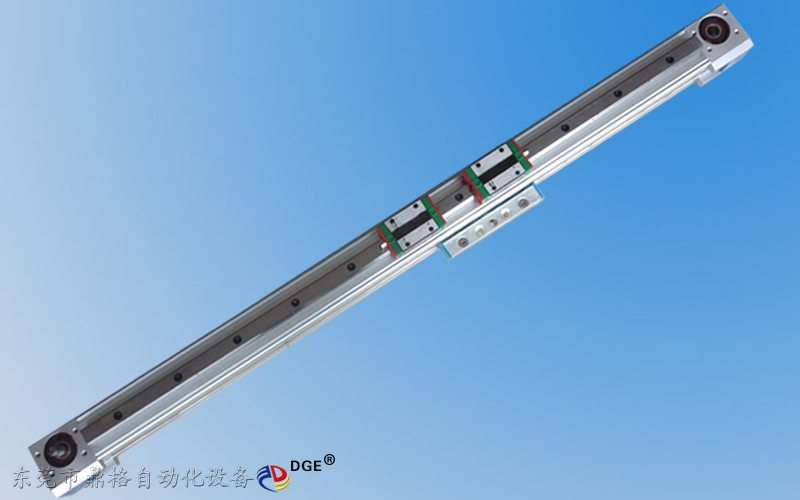

產品細節圖
|
|||||||||||||||||||||||||||||||||||||||
