發布時間：2015-09-12 13:39:25 瀏覽次數：

詳細說明

產品介紹

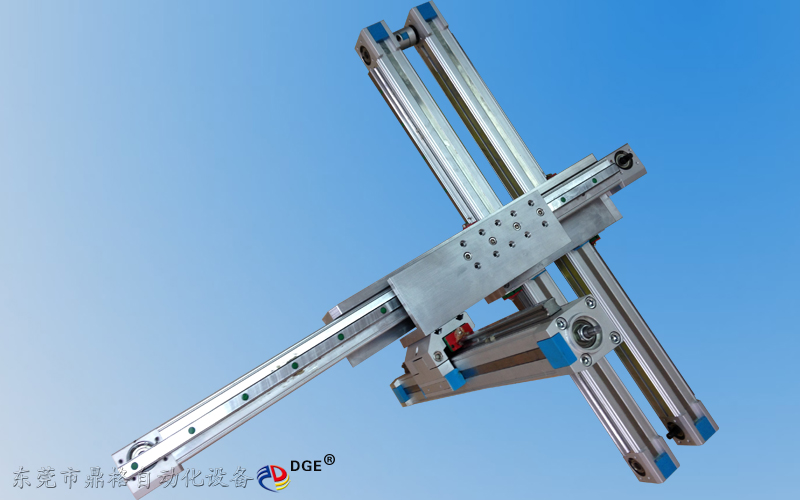

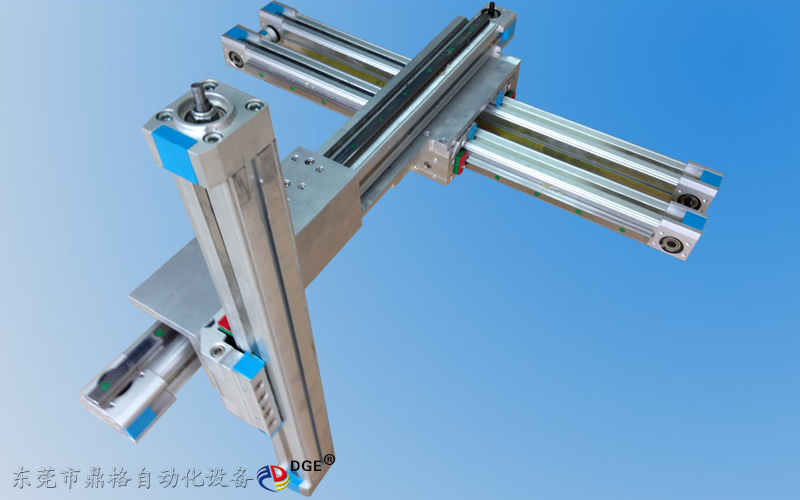

鼎格DGE三軸精密滑臺，采用25型同步帶滑臺和60型滾珠絲桿滑臺組合搭配而成，鋁合金缸體（25型45*45mm,60型64*64mm），25型同步帶滑臺有效行程4000mm，60型滾珠絲桿滑臺有行程1500mm，具體行程范圍應根據客戶的實際使用情況而定，水平負載能力1kg-60kg，垂直負載能力1kg-3kg,Z軸垂直使用不建議使用同步帶滑臺，有輕微的負載或運行速度較快，方可采用同步帶滑臺作Z軸使用，同步帶滑臺傳動精度±0.1mm（行程1米以內的精度），絲桿滑臺傳動精度±0.02mm，最高傳動速度為3000mm/s和1000mm/s（加減速時間200毫秒=0.2秒）滑臺相關配件：上銀碳鋼直線導軌，德國馬牌同步帶，NSK防水防塵軸承，TBI滾珠絲桿，可根據客戶行程要求設計定制.

DGE-25-TB-EG（加強型）		標準產品
馬力輸出（W）		100W 200W 400W 220V
額定扭矩N.m		5.2
傳動方式		皮帶
重復定位精度		±0.1
皮帶規格		15
皮帶導程pitch（mm）		3M
最高速度（mm/sec）		3000
最大搬運 重量（KG）	水平使用	30
	垂直使用	10
有效行程		1～4000
Senor感應器		+ LS ,－LS ,HOME ,axisv

DGE-60-SP-EG（加強型）		標準產品
馬力輸出（W）		400W 750W			400W 750W
螺桿直徑		16			20
額定扭矩N.m		4.2			4.2
螺桿等級		C7 C5			C7 C5
傳動方式		滾珠螺桿			滾珠螺桿
重復定位精度		±0.02			±0.02
絲桿出軸Φ（mm）		10			12
螺桿導程pitch（mm）		5	10	20	10	20
最高速度（mm/sec）		250-1000			500-1000
最大搬運 重量（KG）	水平使用	100			100
	垂直使用	30			30
有效行程		1～1200			1～1500
Senor感應器		+ LS ,－LS ,HOME			+ LS ,－LS ,HOME

性能及注意事項

1.體積小重量輕采用寬度尺寸小的鋁制底座，實現了輕量、緊湊的構造。高剛性、高精度、價格低、體積小、重量輕、鋁合金結構、模組化設計、滑動臺和底座經過陽極處理后，基座與滑動臺搭配，實現了高剛性和負載容量。對負載負荷的變位量小，用于搭載的質量或外部負載變動的用途也能依然保持高穩定性。

2.不銹鋼帶防塵裝置利用獨有的密封墊片覆蓋機構，采用不銹鋼帶，可防止異物進入引動器內部。注）帶不銹鋼帶時，由于限制了最大行程和最高速度，應加以注意。（最大行程：1000mm、最高速度： 1000mm/s）

3.個性化選擇可根據客戶的使用要求選擇各品牌電機，我司標配臺達伺服電機，根據具體的使用情況即加裝減速機或直接使用。根據不同的應用可調整:

(2)種驅動方式: 1、滾珠絲杠驅動- 可重復精確定位；2、同步帶驅動 - 適用于長行程、高速、高載荷搬送；
(2)種電機類型:1、步進電機 - 對于低速、高載荷的搬運非常適用；2、伺服電機 - 對于高速、穩定、精密的搬運非常適用；

4.滑臺使用注意事項：1.產品工作中嚴禁接觸滑動座并保持安全工作范圍。2.滾珠螺桿產品垂直使用時【Z軸】為防止物品掉落建議馬達需安裝剎車裝置；齒輪皮帶驅動不建議垂直使用【Z軸】。3. 有效行程過大時可能會發生共振，行程越大時最大速度應該相對的降低。

5.滑臺潤滑保養: 1.使用線性模塊滑臺時潤滑是非常必要的，如果沒有充分的潤滑，運轉時摩擦阻力會增加近而可能會成為縮短產品壽命的主要原因，而潤滑方式大致分為手動潤滑與自動強制潤滑兩種，可依照系統的運行速度’使用環境等需求做適當?shù)倪x擇 2.潤滑給油的頻率根據使用條件與環境而有所不同，一般情形建議每運行１００km補充油脂一次.

滑臺應用領域

1.涂覆機

2.絲印網印

3.激光行業

4.制罐設備

5.LED設備

6.制罐設備

7.舞臺燈光

8.注塑機械手

9.PCB電設備

10.PCB電設備

11.距離檢測

12.自動焊錫設備

13.食品行業設備

14.無塵布設備：（碩源）

15.包裝設備（抓取移栽）

16.老化測試設備：冠佳

17.吹瓶設備自動上下料

18.光伏太陽能、晶片檢測、電機片

19.移栽送料：上下料、電路板

20.針織行業：花樣是縫紉機

21.光伏太陽能、晶片檢測、電機片

22.繞線機：變頻器骨架自動上料機

23.玻璃行業：手機屏擦拭移栽機

24.焊接設備：直縫焊機、自動焊接設備

25.沖壓機械手：X軸伸縮、二次多工位

26.鞋業：涂膠、皮革沖孔（萬江技詮）

27.自動車床送料：CNC工位連線（開粗料精度要求）

28.電池設備：（正業電池在線全自動X光檢查機）

29.壓鑄行業：自動取件機、取件臂、伸縮臂、噴霧機

30.裁切送料臺：家具行業、自動開料機、設備廠（布料膜廠）

31.光電設備、光電行業（卓茂光電）

32.噴涂設備：單軸噴、平面噴、三軸一體機、水轉印、三防噴涂（歐力、安達）、五軸往復機（XYZ）

電機安裝方式

undefined

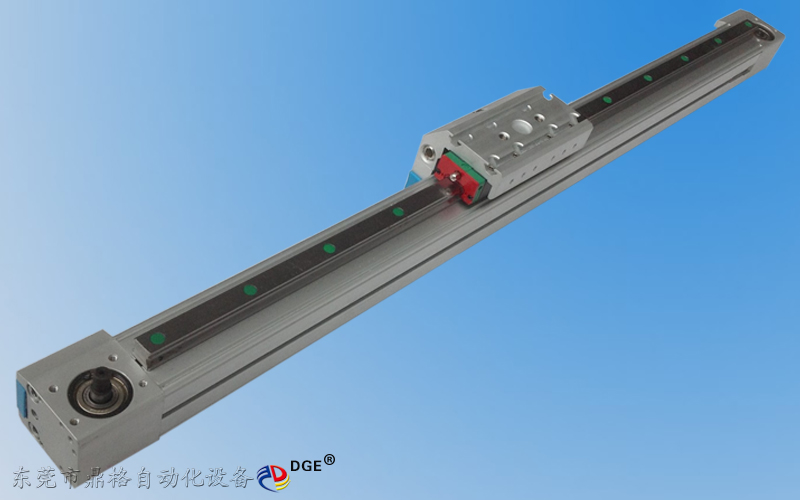

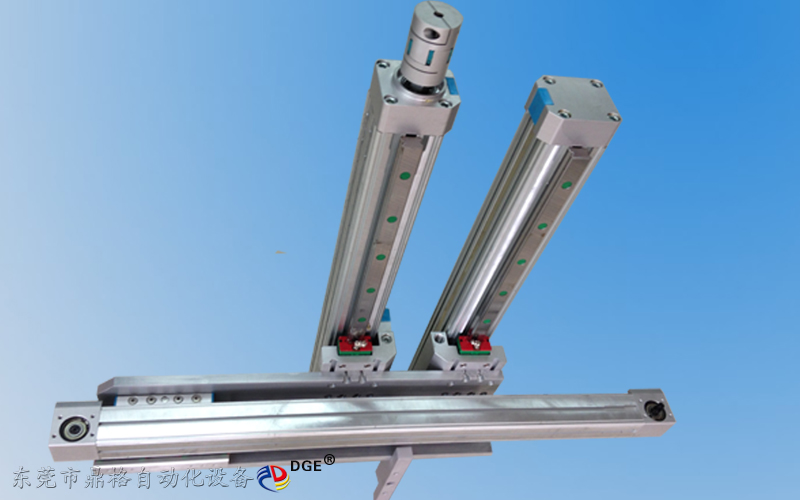

產品細節圖
